變壓器，是變電站的心臟、中樞，一旦出現故障輕則造成設備損壞，重則引發大面積停電，給生產與生活造成巨大影響。因此，必須及時且有效地對變壓器進行熱缺陷檢測，以防止事故發生。
在變壓器出現故障的前夕，都伴隨著自身溫度的升高，而紅外熱成像是發現變壓器熱缺陷的最佳檢測技術，為變壓器的熱缺陷、設備狀態、安全運行監測提供紅外安全檢測。
·變壓器熱缺陷分類·
（1）套管：套管缺油、接觸不良、內部缺陷等
（2）箱體：變壓器漏磁產生的渦流損耗引起箱體或部分連接螺栓發熱
（3）散熱器：散熱器堵塞或閥門未開造成變壓器油溫升高
（4）儲油柜（油枕）：儲油柜缺油或假油位
（5）重要部位接觸不良：導電回路連接部位接觸不良
（6）其它：線圈故障、鐵芯多點接地引起的局部發熱等等

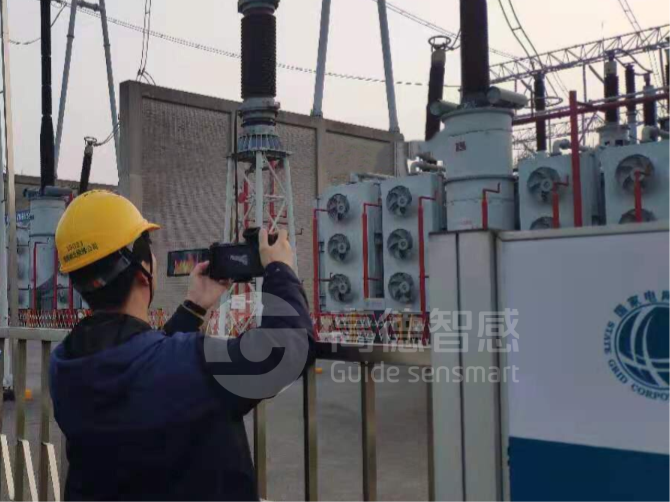

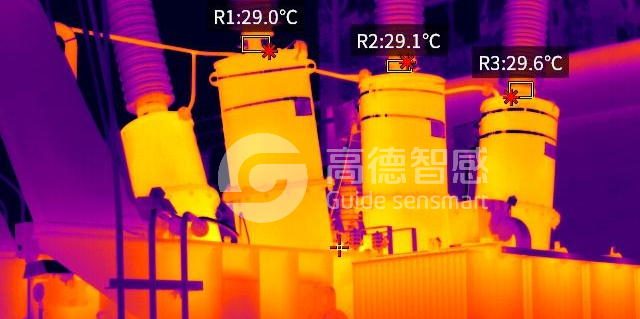

▲高德智感全新C系列檢測某變電站變壓器
本文以（3）變壓器散熱器、（4）變壓器儲油柜紅外檢測為主要內容進行分享。上期已對（1）變壓器套管紅外檢測進行了分享，可點擊查看。
01.散熱器紅外熱像檢測
變壓器的散熱器出現故障，主要來源于散熱油路的閥門故障，油路堵塞，或散熱器關閉。
當設備無故障時，各組散熱器所散發出的熱量應當基本趨同，用紅外熱成像檢測時，運用常用的對比法，熱像圖上各組溫度場分布一般較為均衡，無大差異。
▲正常：散熱器組整體溫度分布趨同
（使用高德智感新C系列熱像儀拍攝）

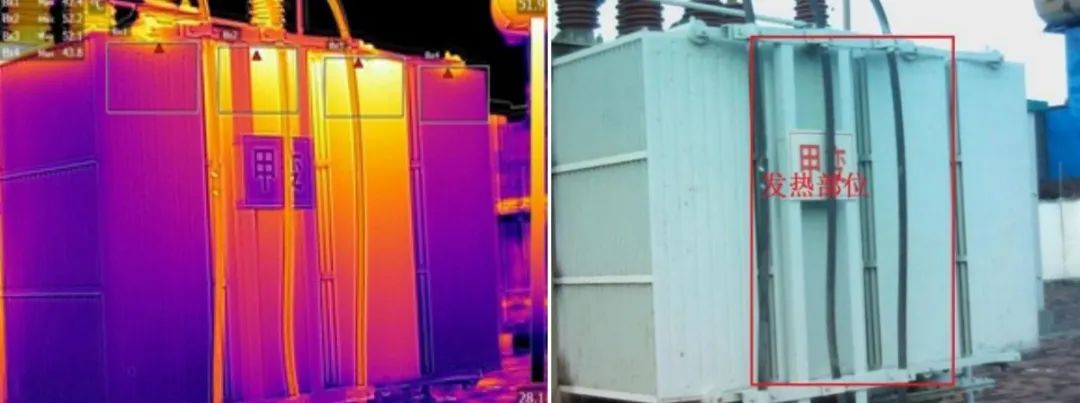

▲異常：散熱器各組溫度不一樣，可能發生油路堵塞
▲異常：散熱器組溫度不一樣，存在故障
當某組散熱器出現故障時（或未開），或變壓器油路管道堵塞時，使用紅外熱成像儀拍攝的熱像圖上，可看見堵塞部分的管道或散熱器組因未參加油循環，而呈現低溫區，其它部分溫度相對較高，兩者溫度明顯不同。
·首先，如果控制散熱器的蝶閥是打開狀態，則需在停電時對存在故障的散熱器組進行檢查，維修或更換缺陷零件。
·其次，需要排查冷卻風機/泵是否正常工作。在負荷高峰期，運轉20-30min，確定是否有過熱的電機、是否有故障、是否有反向流動情況等。
02.油枕紅外熱像檢測
油位異常、假油位、內部腐蝕等，其中假油位故障原因如下：
①呼吸管等管道堵塞：
波紋管不能正常伸縮或壓縮、其它管道堵塞，造成油位偏高或偏低；
②排氣管及閥門等密封不嚴：
外界空氣進入，導致油位比實際油位偏高
③波紋管本體破裂/卡澀/老化：
變壓器油體積變化時，波紋管不能正常收縮或伸展，造成假油位
④油位計卡澀：
造成油枕油位指示異常
⑤變壓器油沉淀或造成堵塞
當設備無故障時，油枕內油位隨著油溫—油位關系圖相應改變，一般在油枕的二分之一或三分之二處。
▲油枕油位清晰可見，可補油
（使用高德智感新C系列熱像儀拍攝）

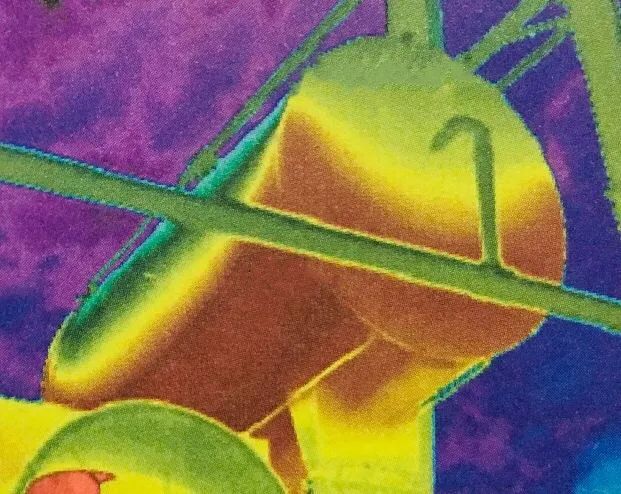

▲異常：油位呈曲線，初步判斷油枕隔膜脫落
出現假油位時，油位計也會“不靠譜”，會干擾真實油位和故障判斷。使用紅外熱成像儀，可清晰通過熱成像圖，查看油位線位置（油枕內空氣與冷卻油比熱容不同，吸熱散熱不同，溫度不同），可對油枕油位與油位計進行對比，可初步判斷油枕是否存在故障。
·與油位計進行對比，或與現場多臺油枕油位對比，現場復核，確定設備是否有故障
·停電檢修時，查看油位與油位計下降過程，判斷波紋管與油位計是否卡澀，可更換
·排查油枕油管路、閥門等各處是否有滲漏，如有，可更換破裂部件，如閥門、波紋管等，同時補油、加強密封。
