紅外檢測專家 Thomas Kremser?自述

20世紀90年代初，當我開始做一個紅外檢測師時，紅外檢測在電氣系統檢測已經被廣泛應用。當時，我用的是熱電光導攝像管式（PEV），拍攝的都是黑白的圖片。它不能測溫，無可見光拍照功能，也沒有本機圖像存儲功能。我們只能用家庭錄像系統（VHS）實時錄像，報告中的照片都是在電腦上暫停錄像逐張拍攝得到的圖片——就像“截圖”一樣。照片用膠片打印出來，再貼在報告上。雖然時代和技術改變了，但是基本檢測方式并無太多變化。

紅外熱成像檢測被認為是一種最有參考價值的檢測，其對于預防故障，保證電力的持續供應至關重要。早期保險公司將熱成像發展為檢修工具時，采用這項技術預防故障，成功降低了相關的索賠，因此他們專門為客戶創建了整套電氣檢測系統。

變電站的一個部件問題可能會導致成百上千個家庭和企業供電失常。當你通過熱成像儀看開關站、配電站或變壓站中的部件是否存在問題就很直觀了。發電廠輸出的電都被分成三相，從發電廠到用戶，每相電上負載的電流幾乎相同，所以用熱像儀檢測時，三相電流測試反映出的溫度應當相同。因此當三相電溫度不一致時，就可以發現接頭松動或開關觸點腐蝕處溫度升高。

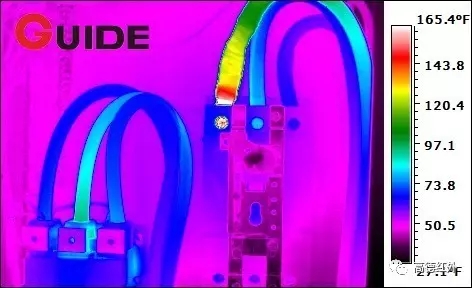

斷路器的電纜連接

檢測變電站時，應該用熱成像儀查看電纜與斷路器、母線或絕緣子相接的所有螺栓接頭。此外還要查看斷流器上的鉗口與鉸鏈接頭、開關及空開接頭，包括電纜與母線之間的跨接線和引線。

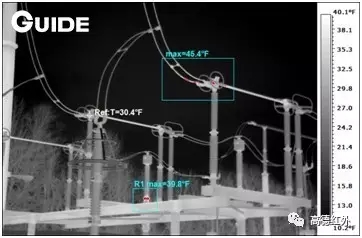

空氣開關、母線和絕緣子的熱圖像

還要注意充油式部件的套管可能會內部過熱，如下圖所示的斷路器。紅外熱像儀的等溫線模式可以以紅色標出故障點。

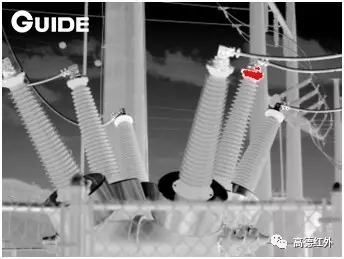

13.8KVA過熱襯套的充油斷路器的熱圖像

變壓器是發電過程的關鍵部件，對當前電壓進行升壓或者降壓變換。變壓器上幾個關鍵的組件都可以用紅外熱像儀來監測，包括絕緣母線槽、充油變壓器外殼、冷卻風扇和散熱片。

拍攝變壓器的紅外圖像時，請注意低油位的情況。變壓器低油位會導致流經散熱片的油量不足，使得變壓器過熱，更糟的是，這可能會導致變壓器內部連桿的內部故障。其他故障，比如冷卻風扇電機卡死，也會導致充油變壓器過熱。

13.8KVA充油變壓器的熱圖像

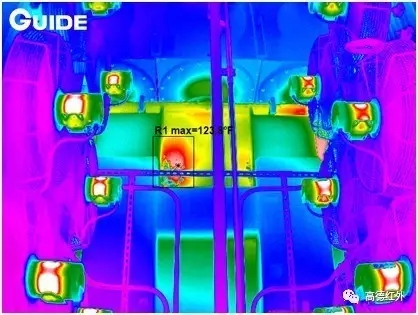

過熱點（R1）由于內部發熱而顯示出高溫

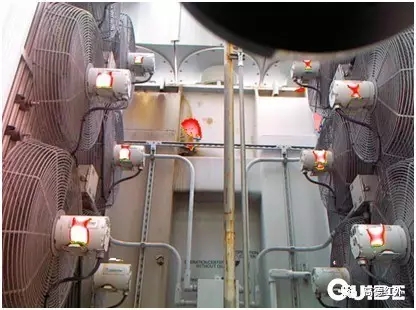

（第一張圖為熱像圖，第二張為利用Guide IR Analyzer軟件紅外圖像與可見光照片融合圖像）

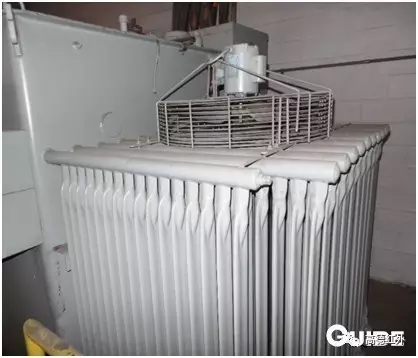

外部散熱片處溫度較低，可能是因?yàn)楣迌?nèi)油位低

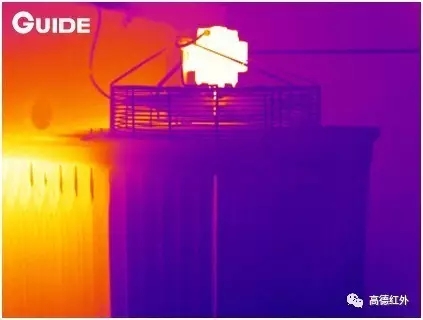

檢測到冷卻風扇電機卡死又加劇了這一問題，這種情況可能導致變壓器中的油溫過熱。

從發電機通向變壓器的共相母線槽或絕緣母線槽，通?？梢詮牡孛骈_始檢測，從而快速確定防護箱內是否過熱。

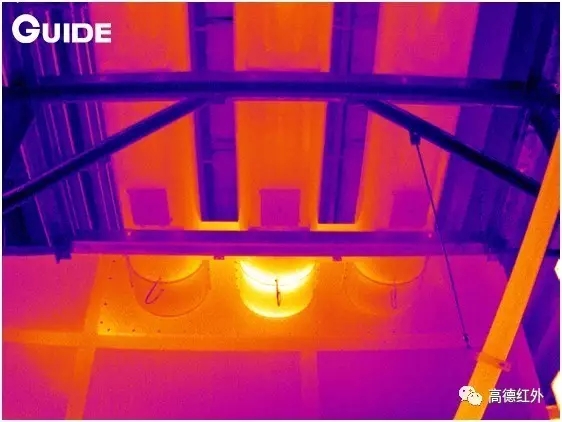

母線槽的中間一相顯示溫度過高

供稿：Thomas Kremser 紅外檢測專家
