我們通常用紅外熱像儀來測物體的紅外輻射能量。凡是溫度高于零度的物體，始終不停地向其周圍空間發出紅外線波，即輻射出具有一定能量的紅外線波，這種紅外波長和能量的大小與物體的表面溫度有著密切關系，而且溫度越高，紅外能量越大。因此，物體上的紅外能量是客觀存在的，只要我們通過一種途徑或方式能測量出它們的紅外能量等級，就可以知道物體的表面溫度，并根據溫度進行等量變換，得出我們需要的結論。

使用紅外熱像儀主要是檢測鐵路供電系統中的牽引變電所和接觸網。

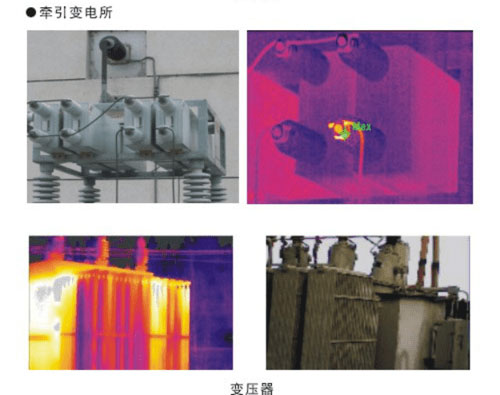

牽引變電所

牽引變電的主要任務是將國家供電系統送來的三相高壓電變換成適合電力機車使用的單相交流電。牽引變電所從國家電網引入220千伏或110千伏三相交流電將三相電轉換為適合電氣列車使用的單相交流27.5千伏電源并送上接觸網。除此而外，它還起著供電保護、測量、控制電氣設備提高供電質量，降低電力牽引負荷對公共電網影響的作用。

牽引變電所有變壓器、熔斷器、斷路器以及所有配電線等，接觸網有很多接頭、回流線等設備。使用紅外熱像儀可發現接頭松動或接觸不良、套管缺油、三相負載不平衡等隱患。變壓器箱體由于油路管道堵塞、渦流損耗、內部異常、鐵芯絕緣不良等造成發熱，紅外熱像儀對變壓器箱體的檢測可以使變壓器箱體始終處于正常溫度，避免變壓器因溫度過高而損壞。

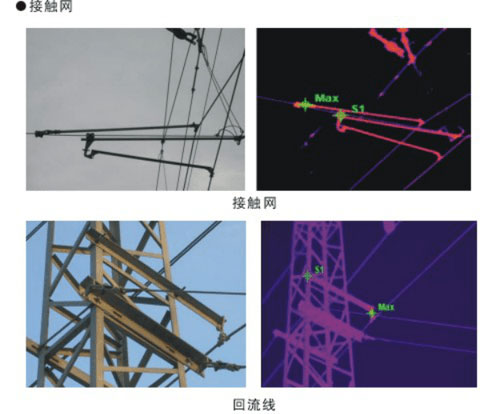

接觸網是在電氣化鐵道中，沿鋼軌上空“之”字形架設的，供受電弓取流的高壓輸電線。接觸網是鐵路電氣化工程的主構架，是沿鐵路線上空架設的向電力機車供電的特殊形式的輸電線路。

接觸網有很多接頭、回流線等，牽引變電有變壓器、熔斷器、斷路器、以及所有的配電線等等。使用紅外熱像儀可以發現接頭松動或接觸不良（抽頭變換器），套管過熱，過載，三相負載不平衡等隱患。其影響為產生電弧、短路、燒毀、起火。

紅外熱像儀的選擇

選擇紅外熱像儀基本原則是根據被測目標的大小、范圍、測量精度、環境條件等來選擇的。但是，隨著科技的進步，工作人員對熱像儀的功能性要求也越來越高。高德智感便研發出了自動命名型、智能診斷型、監護型等功能性熱像儀。

自動命名型熱像儀，可用于鐵路供電系統的巡檢工作。鐵路供電系統設備繁雜，使用自動命名型熱像儀，可在拍攝電力設備時對設備熱像儀文件進行格式化規范命名，省去后續人工命名的工作，為鐵路系統大大節省了人力物力。

智能診斷型熱像儀，在檢測鐵路供電系統設備時，若發現隱患設備，可直接在屏幕上顯示疑似缺陷的診斷結果，例如：“正常、關注、一般、嚴重、危機”等缺陷，同時顯示疑似缺陷的原因。省去外聘專家的麻煩，診斷結果專業可靠，更重要的是可以根據診斷出的缺陷程度合理安排維修處理時間和措施，極為便利可靠。

紅外熱像儀的多功能性，使鐵路供電系統的檢測工作效率日漸提高，同時整個鐵路供電系統的安全性也得到了堅固的保障。
