電力系統中電源的任務是為電力系統中的各種電路提供電能。由于電路的種類和功能不同，按供電方式的不同，可分為不間斷電源、不間斷電源、穩壓電源、變頻電源、凈化電源、專用電源、發電機組、開關電源（AC/DC）、反向可變電源（DC/AC）、模塊電源（DC/DC）等。

熱像儀在電源中的應用是什么？

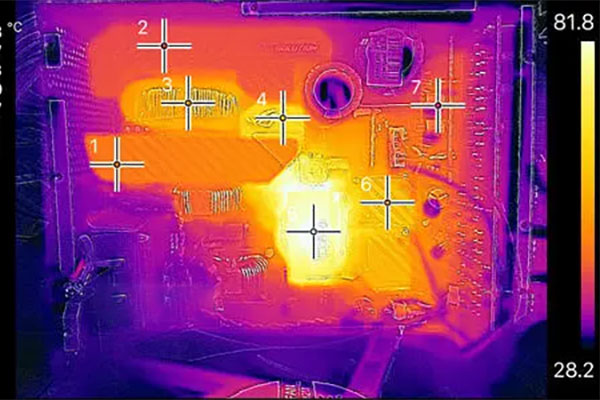

熱像儀可以提供電源電路和整個電源系統的溫度場分布的清晰圖像和準確的溫度測量。

電源是一種電能轉換設備，在轉換過程中需要消耗一些電能，而這些電能轉化為熱量并釋放出來。電子元件的穩定性和老化速度與環境溫度密切相關。環境溫度每升高10°C，主要功率元件的使用壽命就會降低50%，這就要求電子元件在相對穩定的低溫范圍內工作。

熱像儀可以提供工程師在工作時電路中各個元件的熱圖，幫助工程師分析元件對整個電源電路溫度的影響，幫助工程師選擇合適的負載能力轉換模塊.

與數據采集器和紅外線點溫儀相比，紅外熱像儀有其自身的優勢：

1.紅外熱像儀檢測目標電路時，無需切斷電源，操作簡單，非接觸式測量不干擾原始溫度場；

2.反應速度更快，不到1秒。

拍攝時可能會遇到什么問題？

在分析電源內部系統溫度時，建議客戶更換部分外殼為紅外窗或塑料薄膜，可模擬密閉環境下的散熱散熱，可快速檢測紅外溫度.

如何拍攝高質量的電路紅外熱像？

電源溫度場通常很難分析。拍攝熱像時要獲得清晰的紅外熱像，需要注意以下幾點：

1.觀察小目標或分辨微小溫差時，盡量選擇熱敏度高的熱像儀；

2.熱像儀的紅外鏡頭軸應垂直于被攝目標；

3.拍攝焦距盡量對齊；

4.首先使用自動模式測量溫度范圍；然后手動設置電平和跨度，將溫度范圍設置為最小值，包括之前測量的溫度范圍。
